产品描述

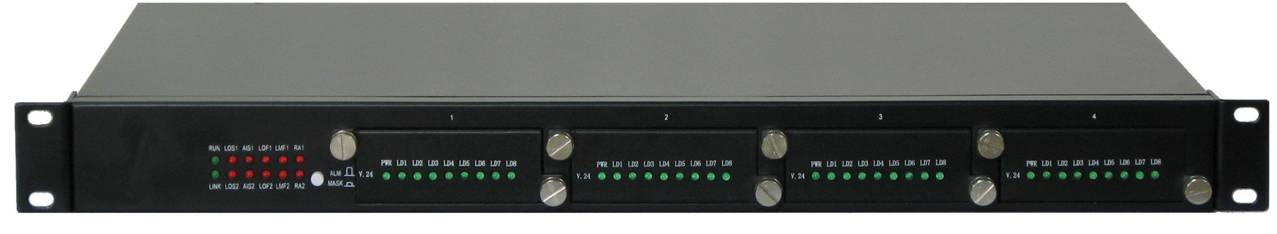

- 伊泰克TD-6310智能综合复用设备
1 系统简介
TD-6310是我公司使用自主开发的大规模集成电路芯片研制生产的综合复用设备。它利用标准的
2 主要特点
u 19英寸1U280机箱，共4个业务盘槽位， 1个主控盘，2路E1传输方向；
u TD-6310的背板有2种，1）提供2路E1的复接；2）提供光口传输，此时2路PCM的E1直接连接到光口传输，设备对外的2路E1接口可以为用户提供透明传输使用，同时提供一个
u 每个业务盘可提供4路或8路业务接口，业务盘可以选择对应不同的E1，以及选择占用相应E1的起始话路时隙、占用时隙数量等，也可以通过网管实现64K时隙的128×128交叉配置；
u 两路E1可提供30路音频或数据传输业务，设备最多可提供60个64K时隙业务（多时隙卡）；
u 业务接口种类丰富，满足多种应用场合；
u 数据业务接口时隙可选，带宽可选，最大为30×64Kbit/s；
u 所有数据接口、音频2/4W接口可以设置64K通道的本端环回和远端环回，极大的方便了日常维护和故障排查工作；
u 电源盘可采用－48V或220V两种输入方式；
u 每块电话接口盘具有独立的铃流电路，互不干扰，稳定可靠；
u 电源盘和各种音频、数据业务盘均具有防止雷击保护功能；
u 业务盘均具有带电插拔功能；
u 设备提供丰富的告警指示功能，包括告警灯、告警音、机架告警输出等；
u 具有全面的集中网管功能，可提供RS232或以太网方式的网络接口，配置方便、安全性高。本机E1复接盘和各业务盘还提供了简便的设置拨码开关，一般不需要网管即可实现E1的各种功能选则/环回设置、业务时隙的屏蔽、业务对外或远端环回测试功能等，实用、方便；
u TD-6310可以根据用户的需求设置2路E1传输通道为“1＋
u 设备组网功能灵活、方便，功耗低、可靠性高
3 技术指标
3.1
全面符合ITU的G.703建议标准
码 型：HDB3
码速率：2048K bit/s±50ppm
阻 抗：非平衡式：75W
平衡式：120W（可选）
信 令：随路信令
帧结构：PCM 30/32 符合 ITU-T的 G.704、G.706
压缩律：符合 ITU-T的 G.711中的 A律电平： ±2.37V±10%
3.2 FXO、FXS接口规范
交换侧 摘机阻抗： < 500Ω 挂机阻抗： > 10KΩ
用户侧 环路阻抗： ≤ 2000Ω（包括话机） 空闲电路电压： ≤ 50V
环路电流： 25mA 摘机门限： 8mA
极性反转时延： < 50ms 拨号： 脉冲拨号单脉冲失真< 5ms
带内音频拨号总失真满足话音接口特性 摘机时延： < 100ms
阻抗：三元件复式阻抗 200Ω+560Ω//0.1uF
音频范围：300~3400Hz
音频压缩率：ITU G
二线接口电平： 二线发 0dBr ± 0.5dBr 二线收 -3.5dBr ± 0.5dBr
回损： 300~600Hz >12dB 600~3400Hz >15dB
频率响应： 300~3400Hz 符合ITU G.713 要求 空噪： ≤ -65dBm0p
增益： -45dBm0 ～ +3dBm0 （误差小于±0.5dB）
总信噪比： 符合ITU-T G.713
3.3 音频2/4线接口规范
压缩率：ITU G
阻抗：平衡600Ω
音频范围：300~3400Hz
频率响应符合ITU G.713 要求
空噪： ≤ -65dBm0p
总信噪比： 符合ITU-T G.713 样板。
回波损耗：不低于20 dB 300~600Hz >12dB 600~3400Hz >15dB
二线发送增益：0dBr (-14dB～+17.5dB 可调，步长0.5dB）
二线接收增益：-3.5dBr（-27.5dB～+4dB 可调，步长0.5dB）
四线发送增益：-14dBr (-14dB～+17.5dB 可调，步长0.5dB）
四线接收增益：+4dBr（-27.5dB～+4dB 可调，步长0.5dB）
3.4 磁石电话接口规范
话音指标同普通二线音频。
铃流检测：最小20Vrms ，检测时间0.5 秒。
信令方式：数字信令方式、模拟信令方式可选
其中模拟方式：2100Hz 单音
a、2100Hz 信号发生器
幅度：-6dBm0 ±1dB
频率：2100Hz ± 5Hz
b、信令检测
幅度范围： 不小于-17dBm
频率范围： 2100Hz ± 50Hz
3.5 热线电话接口规范
接口阻抗：三元复式阻抗200W+560W//0.1μF
音频范围：300Hz～3400Hz
压缩率：ITU G.711中A律
环路电流：25mA/路
环路阻抗：1800W
3.5 64K同向接口规范：
全面符合ITU的G.703建议标准
码 型：G.703标准
码速率：64K bit/s±100ppm
阻 抗：平衡120W
3.6 V.24接口规范
传输速率：异步≤9600bps
同步64Kbps
电气特性：符合CCITT V.28协议
电缆长度建议：RS232接口速率≤9600bps时，电缆长度≤
RS485接口速率≤9600bps时，电缆长度≤
3.7 V.35接口规范
传输速率：N×64Kbps（N=1~30）
电气特性：符合ITU-T V.35建议
终端接口：符合ISO2593规定
电缆长度建议：速率≤128Kbit/s时，电缆长度≤
速率≤1920Kbit/s时，电缆长度≤
3.8 以太网接口规范
以太网接口速率：10/100BASE-T
以太网接口兼容IEEE 802.3协议
广域网传输速率：N×64Kbps （N≤30）,即64Kbps到1.92MKbps可调
电缆长度建议：任何速率时，电缆长度≤
3.9 工作环境
工作温度：0℃～
相对湿度：＜90%(无凝结)
3.10 电源
直流工作电源：DC-48V，输入电压范围：DC-36V～DC-72V
交流工作电源：AC220V，输入电压范围：AC165V～AC260V
3.11 整机功耗：满配时小于30W
3.12 外型及尺寸、重量
设备采用
长×高×深：
重量(最大配置)：
