产品描述

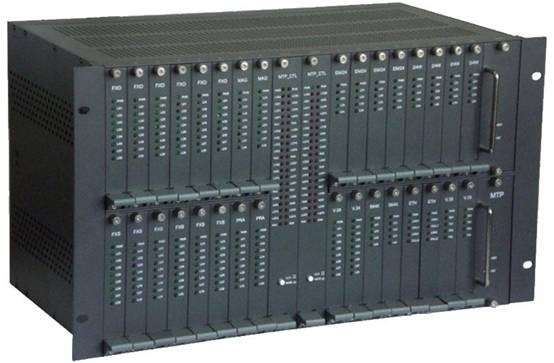

- 伊泰克TD-6300智能综合复用设备
-
1 产品概述
ETEK TD-6300采用PCM30/32制式，提供256个64K时隙的业务接口。目前TD-6300的接口类型有FXO接口、FXS接口、EM2/4W接口、音频2/4线接口、热线电话接口、磁石电话接口、磁石2100HZ信令载波电话接口、64K同向接口、V.24接口、RS485接口、V.35接口、太网接口及PDH光端机接口盘等。
综合复用设备可广泛用于电信数据业务网及电力、银行、铁路、公安、部队等专网的话音与数据的混合接入。
2 产品特点
Ø 标准
Ø 每路E1可提供30路音频或数据传输业务，设备最多可提供256个64K时隙业务；
Ø 设备具有512×512交叉连接能力，16个E1接口既可以接入16个方向的远端设备，也可以设置为任意2路E1传输通道为1+1保护工作模式，或设置E1按照优先级采用1:N的保护模式；
Ø 本设备可以和国内、外不同厂家的PCM设备、
Ø 双主控设计，对核心硬件部分的备份，大大提高了设备运行的可靠性；
Ø E1通道保护，提高业务传输的可靠性；
Ø 利用时延补偿技术实现E1线路的无损保护，64K业务可以不受任何影响；
Ø 光传输接口盘与综合业务接入盘可混合插入设备组网应用；
Ø 设备的业务配置，既可以通过网管配置，也可以通过业务接口板的硬件拨码开关实现配置。
Ø 每个业务盘可提供4路或8路业务接口，均具有带电热插拔功能，每块电话接口盘具有独立的铃流电路，互不干扰，稳定可靠；
Ø 设备可扩展为光口上联，同时1路线速
Ø 光传输接口盘与综合业务接入盘可混合插入设备组网应用；
Ø 电源盘采用－48V输入，提供两路电源盘互为热备份功能；
3 产品特点
全面符合ITU的G.703建议标准
码 型：HDB3
码速率：2048K bit/s±50ppm
阻 抗：非平衡式：75W
平衡式：120W（可选）
信 令：随路信令
帧结构：PCM 30/32 符合 ITU-T的 G.704、G.706
压缩律：符合 ITU-T的 G.711中的 A律电平： ±2.37V±10%脉冲波形
FXO、FXS接口规范:
交换侧 摘机阻抗： < 500Ω 挂机阻抗： > 10KΩ
用户侧 环路阻抗： ≤ 2000Ω（包括话机） 空闲电路电压： ≤ 50V
环路电流： 25mA 摘机门限： 8mA
极性反转时延： < 50ms 拨号： 脉冲拨号单脉冲失真< 5ms
带内音频拨号总失真满足话音接口特性 摘机时延： < 100ms
阻抗：三元件复式阻抗 200Ω+680Ω//0.1uF
音频范围：300~3400Hz
音频压缩率：ITU G
二线接口电平： 二线发 0dBr ± 0.5dBr、二线收 -3.5dBr ± 0.5dBr
回损： 300~600Hz >12dB 、600~3400Hz >15dB
频率响应： 300~3400Hz 符合ITU G.713 要求 空噪： ≤ -65dBm0p
增益： -45dBm0 ～ +3dBm0 （误差小于±0.5dB）
计费功能：局端卡接口FXO具有极性反转功能，接口卡检测极性反转信号，通过极性反转功能传送远端FXS用户接口，具有极性反转功能的FXS接口卡产生极性反转计费信号连接计费电话，完成计费功能；
音频2/4线接口规范：
压缩率：ITU G
阻抗：平衡600Ω
音频范围：300~3400Hz
频率响应符合ITU G.713 要求
空噪： ≤ -65dBm0p
总信噪比： 符合ITU-T G.713 样板。
回波损耗：不低于20 dB 300~600Hz >12dB 600~3400Hz >15dB
二线发送增益：0dBr (-14dB～+17.5dB 可调，步长0.5dB）
二线接收增益：-3.5dBr（-27.5dB～+4dB 可调，步长0.5dB）
四线发送增益：-14dBr (-14dB～+17.5dB 可调，步长0.5dB）
四线接收增益：+4dBr（-27.5dB～+4dB 可调，步长0.5dB）
E/M信令：BELL标准E&M接口有五种不同的配线方式，通过E/M音频2/4线盘上跳针开
关确定每路使用五类E/M中的哪一类，出厂设置为第五类方式。
M线检测灵敏度：5mA；
E线输出电流：≥50mA；
磁石电话接口规范
话音指标同普通二线音频。
铃流检测：最小20Vrms ，检测时间0.5 秒。
信令方式：数字信令方式、模拟信令方式可选
其中模拟方式：2100Hz 单音
a、2100Hz 信号发生器
幅度：-6dBm0 ±1dB
频率：2100Hz ± 5Hz
b、信令检测
幅度范围： 不小于-17dBm
热线电话接口规范
接口阻抗：三元复式阻抗200W+560W//0.1μF
音频范围：300Hz～3400Hz
压缩率：ITU G.711中A律
环路电流：25mA/路
64K同向接口规范：
全面符合ITU的G.703建议标准
码 型：G.703标准
码速率：64K bit/s±100ppm
V.24接口规范
传输速率：异步≤9600bps
同步64Kbps
电气特性：符合CCITT V.28协议
电缆长度建议：RS232接口速率≤9600bps时，电缆长度≤
V.35接口规范（兼容V.36接口）
传输速率：N×64Kbps（N=1~30）
电气特性：符合ITU-T V.35建议，可选择兼容V.11电器接口规范
终端接口：符合ISO2593规定
电缆长度建议：速率≤128Kbit/s时，电缆长度≤
以太网接口规范
以太网接口速率：
以太网接口兼容IEEE 802.3协议
广域网传输速率：N×64Kbps （N≤30）,即64Kbps到1.92Mbps可调
电缆长度建议：任何速率时，电缆长度≤100m
工作环境
工作温度：－5℃～
电源
工作电源：DC-48V
整机功耗
外型及尺寸、重量
设备采用
长×高×深：
重量(最大配置)：
