1.1产品概述

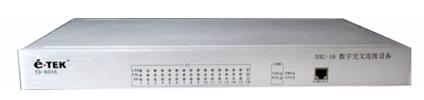

　　伊泰克 TD-6016是本公司研发的一种新型数据交叉控制设备，该设备的线路接口采用成帧E1(G.703)的75Ω接口(SMB接头)或者120Ω接口(RJ45接头)，对于16个成帧的E1口进行时隙交叉。适用于DDN组网，基站时隙整理，基群合路，时隙抽取/插入等场合。

　　1.2产品特性

　　可以单独使用，通过串口命令行(CLI)方式来配置管理设备

　　支持嵌入式管理通道，支持SNMP网络管理系统

　　E1接口支持75Ω(非平衡)和120Ω(平衡)两种E1接口方式可选

　　支持512*512交叉连接矩阵

　　所有E1接口和上行接口的所有时隙可以实现无阻塞交叉连接

　　用于时隙整理，节约路由器或ATM交换机E1端口

　　AC 220V交流电源或DC-48V直流电源可选

　　1.3产品规格

　　E1接口:

　　接口标准：符合ITU-T G.703、G.704

　　速 率：2048Kbps±50ppm

　　码 型：HDB3

　　阻 抗：75/120Ω

　　连 接 器：BNC(75Ω)、RJ45(120Ω)共板

　　CONSOLE(网管)接口:

　　波特率：9600bps

　　数据位：8

　　奇偶校验：无

　　停止位：1

　　数据流控制：无

　　连接器： RJ45

　　工作环境:

　　工作温度： -20℃～55℃

　　储存温度： -30℃～70℃

　　相对湿度： 5%～90%无凝结

　　供电方式:

　　工作电源：AC 220V或DC -48V(可选)

　　整机功耗：小于5W(盒式设备)

　　结构尺寸:

　　标准19”1U金属外壳

　　宽×高×深= 448×160×45(mm)
