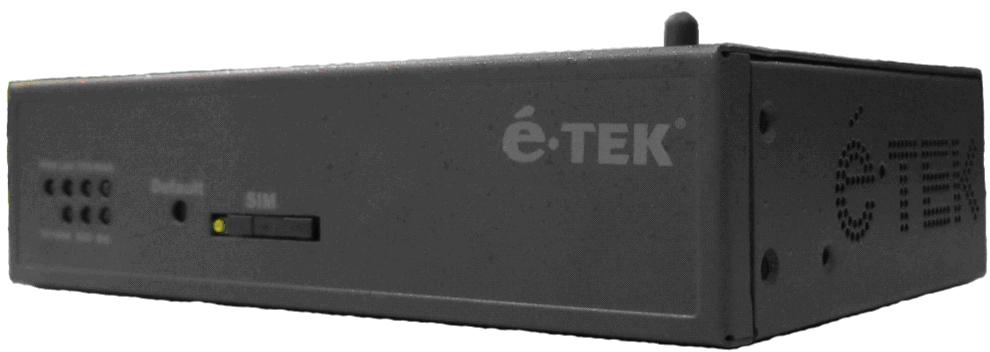

1.1 产品概述

　　ETEK TD-8622U CDMA无线 DTU使用前CDMA 2000 1xRTT，提供153Kbps高速 上下行传输速率，具有Cellular 800和PCS 1900 MHZ两个可互换双波段。为用户提供可靠、永远在线、全透明数据传输的虚拟专用数据通信网络。能够满足客户高速、稳定的数据传输要求。其严密的工业设计，特别适合电力监控以及其他运行环境要求恶劣的室外数据采集的各项应用。

　　1.2 产品特点

　　² 金属的工业设计外壳，能适应各种恶劣的环境

　　² 在世界范围内得到验证的可靠性能

　　² 安装简便

　    ² 回声消除和噪音消减

　　² 针对点到点的运用进行了优化

　　² 高等级防雷设计

　　1.3 技术规格

　　技术规格

　　网络频段

　　l 双波段CDMA组件(Cellular 800MHz,PCS 1900MHz)，

　　l 波段Class 0 (Tx: 824~849/ Rx: 869~894MHz)

　　l 波段Class 1 (Tx: 1850~1910/ Rx: 1930~1990MHz)

　　l CDMA 1XRTT

　　数据功能

　　支持153Kbps上传和下载速率

　　EVRC，13kQCELP

　　电路开关(IS707-A.4)

　　信息包数据(IS707-A.5)

　　G3传真

　　TIA/EIA/IS-98-D

　　IS-95A向下兼容

　　J-STD-008向下兼容

　　通信接口：

　　网络接口 与IEEE802.3和IEEE802.3u以太标准兼容

　　物理接口 SIM接口：SIM Toolkit 99

　　RS-232/485/422：五线接线端子

　　WAN接口：SMA天线连接器

　　LAN接口： RJ45

　　LED状态灯: 电源灯、CDMA信号和网络连接指示灯，RS-232/485/422发送和接收指示灯，以太网络和连接和活动指示灯

　　SIM 卡 3V SIM卡座

　　天线

　　阻抗：50欧姆

　　增益(天线+线缆)：0 dB i

　　VSWR(天线+线缆)：-10 dB

　　电源指标

　　输入电源： DC -48V

　　功耗<5W

　　环境指标

　　工作温度：-20℃～ +55℃

　　存储温度：-40℃～ +75℃

　　相对湿度：5%～90%

　　外型规格

　　外壳：金属铁制外壳

　　外形尺寸：155mm×110mm×40mm
