1.1产品概述

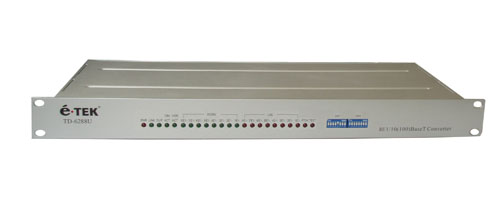

　　伊泰克 TD-6288U 8E1网桥将多条E1电路捆绑起来用于传输10/100M的以太网数据，实现了1-8路E1通道至以太网接口之间的相互转换，充分地利用电信网络中现有的大量E1电路资源来扩展以太网的传输距离和应用范围，是以太网宽带接入一个很好的解决方案。适用于局域网互连、局端互连、视频点播、远程监控、交换机的E1接口插卡等各种领域。

　　1.2 产品特点

　　²基于自主知识产权的集成电路;

　　²实现以太网数据在1~8条E1电路中的透明传输;

　　²以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议;

　　²每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应);

　　²可设置CRC告警门限自动对传输质量差的线路进行隔离,并且是单方向切断，当2M 支路一个方向误码率超出门限时，只切断该方向，另一方向不受影响;即以太网传输的两个方向可以不对称;

　　²实允许8路E1 有10ms 的传输时延差。当该差值超出允许的范围时，系统可以自 动停止在时延过大的E1 上发送数据;

　　²提供2种环回功能：E1本端自环、E1向外环;

　　²内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能;

　　²E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用;

　　²E1接口模块含有内置的时钟恢复电路和HDB3编解码电路;

　　²设备工作中支持E1信道的热插拔，并自动检测有效的E1信道，中间不会中断数据传输;

　　²支持1至8路E1的灵活配置，在复位时自动检测E1的数量和时延并选择可用的E1;

　　²支持本地系统对远端系统的复位;

　　²有以太网监控自动复位功能，不会死机;

　　1.3 产品规格

　　E1接口

　　标 准： E1接口符合G.703标准

　　速 率： 2.048Mbit/s±50ppm

　　码 型： HDB3码

　　阻 抗： 75Ω(非平衡)、120Ω(平衡)

　　连 接 器： BNC(75Ω)、RJ45(120Ω)

　　抖动特性： 满足G.742和G.823标准

　　时钟方式： 内时钟、线路时钟

　　10/100Base-T端口

　　速 率： 10M或100M，全双工，半双工完全自适应

　　协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)

　　MAC地址表：可以学习4096个MAC地址

　　以太网总缓存：64MBits SDRAM

　　物理接口： RJ45座,支持AUTO-MDIX(交叉线直通线自适应

　　工作环境

　　工作温度： 0℃～50℃

　　储存温度：-20℃～70℃

　　相对湿度： 5%～90%无凝结

　　供电方式

　　工作电源：AC 220V或DC -48V(可选)

　　整机功耗：小于5W(盒式设备)

　　结构尺寸

　　宽×高×深= 483×140×50(mm)
