1.1产品概述

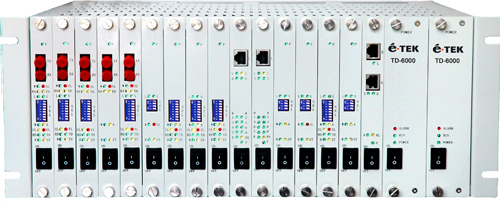

　　伊泰克TD-6000H智能多业务接入平台是我公司自主开发的专用集成电路研制完成的多用户终端接入设备，它能够提供公网或专网或公网对专网的多业务综合接入功能。该设备集数字复用、程控交换、IP路由、桥接、以太网交换、SDH/PDH光传输和各种有线传输技术为一体，可以实现音频、传统低速数据、LAN、WAN、SDH等各种业务的接入。可为各种数据、话音的综合接入提供一套高质量的、经济可靠的解决方案。具有灵活、多业务的综合接入功能。广泛用于电信数据业务，联通、铁通、网通、广电、电力、银行、公安、部队等公用网络接入或专用传输网络的接入的业务。

　　本设备配有先进的网络管理监控系统 (NetManger)，通过监控系统可以实时监视网络的通信运行情况，并可完成故障定位，查询出现故障的历史记录等功能。

　　1.2产品特性：

　　· 具有全面的集中网管功能，网络配置方便，安全性高。

　　· 提供E1、V.35、10/100Base-Tx等接口，并可灵活组合，满足多种应用场合。

　　· 符合ITU-T G.703，G.823，IEEE802.3系列，ITU-T V.35等标准。

　　· 用户接口模块化设计，独立可变，灵活性强。

　　· 可以选择网管模块，支持远程网络管理。

　　· 具有声，光告警及本端设备和远端设备的告警指示，同时提供各用户板告警屏蔽功能，方便维护和使用。

　　· 符合电信运营要求，平均无故障使用时间(MTBF)50000小时以上。

　　· 光纤接口支持SC、FC、ST等，并且提供单纤双向传输选择。(可选)

　　· 19”，7U标准机箱，功耗低，可靠性高。

　　· 可以支持18个功能卡，其中2个电源卡，1个主控卡，15个业务卡。

　　· 所有接入卡和电源卡均支持热拔插，在不中断系统运行时随意更换。

　　· 具备双电源备份及交流直流同时供电的能力。(AC 220V/DC48V可选)

　　电路交换容量

　　2048×2048无阻塞交换矩阵

　　提供128或60路E1集中交换

　　接入方式

　　SDH155M光接口：提供SDH STM-1上行接口

　　PDH光接口：一/二/三次群接口

　　E1接口

　　以太网接口：10BASE-T/100BASE-TX

　　G.SHDSL接口

　　V.35数据接口

　　V.24同步/异步数据接口

　　G.703通向接口

　　用户电话接口

　　环路中继接口

　　2/4 线E&M接口

　　完善的测试功能

　　所有中继接口均内置误码测试电路，在不影响业务的条件下实时检测链路状态，并可进行在线测试，配合网管系统实现对链路的长期性能监测。

　　硬件在线升级

　　所有板卡均采用自主知识产权的可编程专用集成电路，可通过网管系统实现硬件在线升级。

　　软件在线升级

　　可通过网管系统升级主控卡及其它业务卡的软件。

　　灵活的网络管理方式

　　网管卡采用32位RISC通信处理器，具备完整的路由器功能。网络管理信息通过网管卡的动态路由协议实现网络节点自动发现，自动纳入网络管理系统。

　　信令支持

　　中国1号信令、E&M信令和带内用户线信令

　　电源

　　交流220V(165～265V)，功耗不大于150瓦

　　直流-48V(-36～-72V)，功耗不大于150瓦

　　工作环境

　　环境温度：0～50 °C

　　相对湿度：95%(无凝结状态)

　　接口规格

　　V.35接口特性

　　接口特性：V.35

　　线路速率：N×64Kbps(N=1 to 32)

　　物理接口：DB25(Female)

　　10/100Base-Tx接口特性

　　接口速率：10/100Mbps自适应

　　接口协议：IEEE802.3U Ethernet

　　物理接口：RJ-45

　　E1接口特性

　　接口码型：HDB3

　　线路速率：2.048Mbps±50ppm

　　接口特性：ITU-T G..703

　　接口阻抗：75Ω/不平衡、120Ω/平衡

　　物理接口：BNC、SMB、L9、DB25(可选)

　　光接口特性

　　光波长：1310nm、1550nm、850nm可选

　　光接口：SC、FC、ST可选

　　光源类型：LD

　　发射光功率：>-12dBm

　　接收灵敏度：<-38dBm (BER<10-10)

　　动态范围：>25DB

　　线路码型：HDB3
